發布時間：2023-03-07
隨著社會經濟發展，我國電網系統規模不斷擴大，電網系統容量也持續增長，電網系統短路電流超過斷路器額定遮斷容量的問題日趨嚴峻。當系統短路電流超過斷路器的開斷電流時，系統中斷路器在開斷超過其能力的短路電流有可能會引發斷路器爆炸的事故。另外，較大的短路電流會引起電氣設備損壞等事故，造成重大的經濟損失和不良的社會影響。
針對斷路器開斷安全性和短路電流引起的動熱穩定的事故問題，我公司專門研制出BRD-ZLB系列零損耗深度限流裝置。與普通限流電抗器相比，零損耗深度限流裝置克服了電抗器正常運行時帶來的巨大電能損耗、電壓波動及電磁干擾等問題；與爆炸型大容量高速開斷裝置并聯電抗器方案相比，可避免更換一次性使用的元件帶來的維護工作量加大和運行成本增加的問題，而且還避免了由于柜體與電抗器之間的連接母排導致事故率增加等問題。
本裝置可裝在主變壓器6～35kV出口或中小型發電機出口、母線聯絡處，用以限制流過零損耗限流裝置的短路電流。

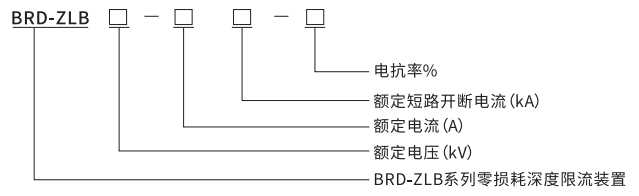

產品選型
產品功能
BRD-ZLB零損耗深度限流裝置主要實現如下功能:
深度限流：
正常運行時快速換流器合閘，本裝置工作在零損耗運行狀態，系統發生短路時能在20ms內投入深度限流器，實現深度限流。
自動恢復：
短路故障切除后測控子站檢測工作電流恢復后，立即控制快速換流器合閘，深度限流器退出，裝置恢復到正常的零損耗運行狀態。
故障自愈：
一旦任何一相的快速換流器發生誤分閘時，快速識別器和測控子站立即控制快速換流器合閘，實現故障自愈。
事件記憶：
測控子站可記錄線路短路或裝置故障時的短路電流等各種參數。
遠方監控：
測控子站預留數據接口，可以與現場的微機監控系統進行數據交換，并可按照上一級監控中心下達的命令進行深度限流器的投退操作。
產品特點
速度快：
本裝置使用的快速真空斷路器能實現5ms以內分閘，快速識別器可在2ms內計算出短路電流及電流過零點時間，并控制快速換流器在7-15ms內將深度限流器串入系統。
零損耗：
本裝置正常運行時，深度限流器無電流通過，無損耗，無壓降，限流電抗值參數設計不受電壓質量和電能損耗的限制，可以根據系統需要實現深度限流。
壽命長：
用作快速換流器的快速真空斷路器配置的高速渦流驅動機構，沒有轉動和傳動部件，采用精準的過零開斷技術大大減輕了觸頭的燒損，機械和電氣壽命大大提高。

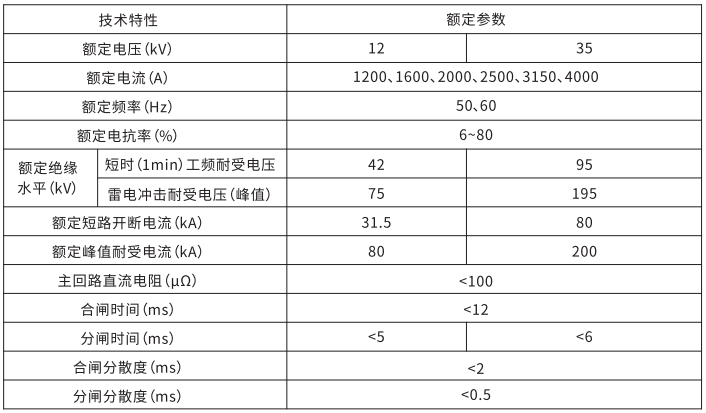

技術參數
使用環境
