發布時間：2023-03-07

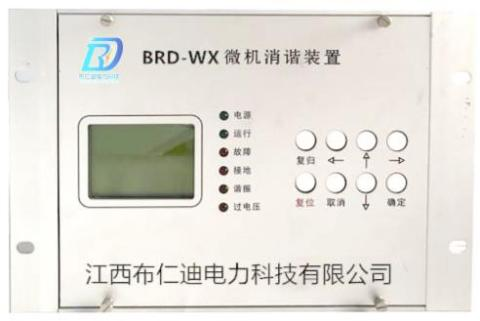

BRD-WX微機型消諧裝置適用于35kV、10kV、6kV、3kV及以下電壓等級的中性點不接地或經電阻、消弧線圈接地的發電廠、變電站，自動消除系統鐵磁諧振，廣泛運用于電力，石油、化工、煤炭、冶金等行業。本裝置利用32位ARM芯片作為檢測、邏輯判斷、控制的核心元件，總線不出ARM芯片，采用大功率、無觸點元件消諧，具有運算速度快、性能穩定、抗干擾能力強等優點。不僅可以消除鐵磁諧振，還可以對過電壓單相接地做出指示。
產品功能
實時監測PT開口電壓，包括三分頻，二分頻，工頻，三倍頻及以上頻率的電壓，如發生鐵磁諧振立即啟動消諧電路實施消諧；
一段母線選用一臺，也可二段母線共用一臺；
母線發生接地，過壓，諧振時裝置有報警接地輸出；
裝置采用中文界面，方便用戶設置，查看。也可選用英文界面；
具有故障追憶功能，可存儲30條故障記錄；
Rs458通訊，波特率可選2400，4800，9600，19200。
技術參數
電源：AC220V±10%或DC220V±10%；
整機功耗：≤20W；
輸入?yún)?shù)：母線段數：1～2段；
報警輸出：報警繼電器觸電容量為：AC/DC220V，5A；
通訊：RS485；通訊規約MOUDBUS。
使用環境
環境溫度：-10℃~+40℃；
海拔高度：≤1000米，若海拔高于1000米請注明；
使用場所：無酸堿腐蝕處；
相對濕度：日平均相對濕度不大于95%；
地震烈度：8級。
