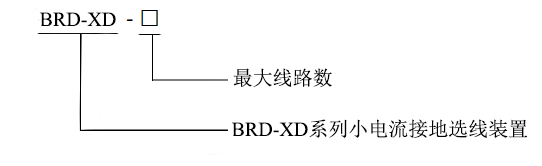

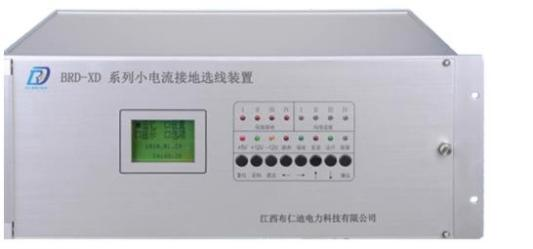

產品選型

產品功能

• 該裝置結構采用模塊化設計，主控片采用內置DSP高速度自帶數據采集模塊的高性能單片機，各模塊之間采用可冗余校驗、多發送的CAN通訊方式進行數據交換及共享。面板采用顯示屏及簡單的5鍵操作功能進行人機對話。

• 系統采用雙看門狗方式來檢測系統的運行；較寬的工作輸入電壓，較高的電流信號測量精度；具備故障和設置信息的記憶功能；具備實時數據和故障數據遠傳功能。

產品構成

?硬件框架

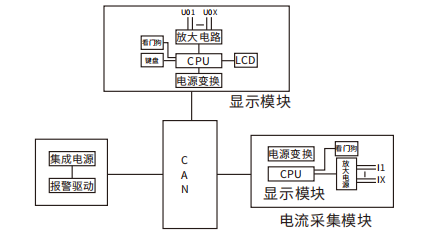

    選線裝置的硬件由電源模塊、顯示模塊、選線模塊和CAN總線模塊組成。

    電源模塊部分提供裝置電路所需各種電壓，同時該模塊板集成有繼電器，供報警輸出使用；顯示模塊部分用于采集開口零序電壓、顯示、數據保存及數據遠傳功能；選線板負責母線及支線各零序電流回路的采樣。CAN總線負責把以上模塊有機的組合在一起?？驁D如下：

 ?鍵盤

    鍵盤包括：設置鍵、查詢鍵、“+”鍵、“-”鍵和復位鍵。該復位鍵是在出現故障后，報警繼電器吸合，在排除故障后，按復位鍵解除報警。

?顯示

    系統正常運行時，LCD顯示實時開口電壓值；發生故障時立即彈出故障報警界面；通過鍵盤能夠方便地進行參數修改或信息查詢。

    共有三種指示燈，故障指示燈（黃色）亮表示有開口電壓，系統有故障；接地指示燈（紅色）亮表示接地故障；通訊指示燈（綠色）閃亮表示能正常收發報文。

工作原理

    裝置啟動運行后，系統時刻監測各段的開口（零序）電壓變化情況，一旦開口電壓在連續3ms內的值大于給定的值時，立即啟動該段的選線功能，同時對接下來一個周期內的開口電壓進行采樣并計算有效值，通過有效值的大小來判斷系統是否符合接地故障，如果符合條件，則顯示屏彈出故障界面，顯示故障的線路及故障時的電流值。

    在選線方法上，系統采用相位法和最大有效值法。電路設計上采用低通濾波，將高頻波和干擾波形除去，得到實際的工頻波。啟動選線后，選線部分先采樣一個周期的數據，延時若干個周期后進行下一個周期的數據采樣；通過對比兩采樣周期數據的變化來判斷相位是否變化，如果相位發生變化（弧光接地發生后消弧設備投入保護的情況），而且其有效值大于一個設定的限值（作為干擾信號值）時，認為該段發生故障；如果該段所有相位都不發生變化（弧光接地時消弧設備不投入保護或發生的是金屬性接地），則根據有效值最大法來判斷故障位置。

    故障發生并選出線路后，系統給出無源接點報警信號，也可根據客戶定制要求外掛一對一的報警接口模塊。

技術參數
