隨著配電用的中、低壓開關柜的數量越來越多，由中、低壓開關柜母線故障引發的電弧光短路故障也日益增多。據報道，我國電力系統中，中壓手車柜每年都有很多被燒毀的案例。在這種背景下，電弧光保護系統在我國電力系統中的應用開始加速發展。
我公司研制的電弧光保護裝置采用的微處理器具有功能強大的改進型哈佛結構和數字信號處理器計算功能，因此可以利用DSP高速、重復的數據處理能力實現對弧光信號及三相電流信號高速無誤的采集、分析、及判斷，及時準確的對開關柜內的弧光故障進行保護監測，并采取相應的跳閘及報警動作，同時利用微處理器的強大邏輯運算能力快速實現液晶顯示、故障報警、遠程通信和數據保護等功能。
該系列可用于3?40kV戶內的開關柜、適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。符合IEC255-22標準。
技術參數

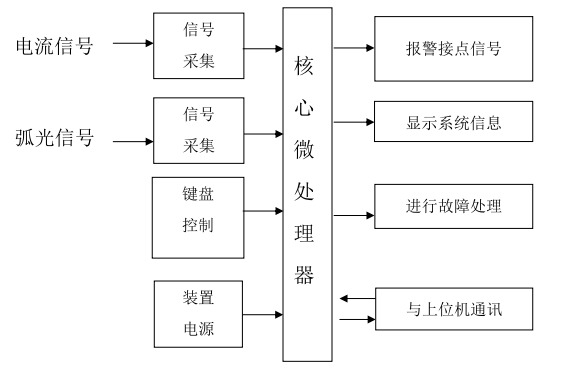

電弧光保護裝置是基于系統電流信號和弧光感應傳感器提供的信號而設計的產品。裝置總體結構如下圖所示：主要由微處理器模塊、按鍵顯示模塊、信號輸入模塊、信號輸出模塊和電源模塊構成。
產品特點
?主要功能
采用了可靠的快速算法，從發現故障到出口跳閘時間間隔不超過10ms；
全數字化設計：
本裝置采用全數字化設計，配置靈活，動作精度高，而且排除了由于旋鈕或其他機械設計導致的誤差隱患；
保護原理簡單、合理 根據弧光產生時的特點，裝置采用弧光和電流雙重判據，保證動作的準確性。
?強大的電氣性能
弧光探頭設計、連接線等全部采用耐高溫、阻燃的高分子材料，具有超強的電氣隔離效果。裝置完全滿足EMC的標準，保證了弧光保護系統的整體穩定性和動作的可靠性；
故障信息記錄全面 在故障弧光發生并引起裝置跳閘后，主控單元或饋線保護單元可以準確的記錄弧光探頭檢測到故障弧光的位置信息，且可以詳細記錄動作時刻的三相電流值；
多種輔助保護功能 主控單元不但有弧光保護，還有斷路器失靈等輔助保護，這些保護是弧光保護的合理配置和有效補充。
使用環境
環境溫度：-10℃~+40℃；
海拔高度：≤1000米，若海拔高于1000米請注明；
使用場所：無酸堿腐蝕處；
相對濕度：日平均相對濕度不大于95%；
地震烈度：8級。
